想要使用好磁致伸縮液位計就需要了解它的工作原理。磁致伸縮液位計的核心原理是利用電磁脈沖時間差進行液位測量的。由頂端的電子控制部分向測量桿中的電路發出脈沖電流，脈沖沿著測量桿向下傳遞至磁浮子處，浮子中安裝有永磁鐵，并圍繞著與浮子接觸的測量桿形成環形磁場。

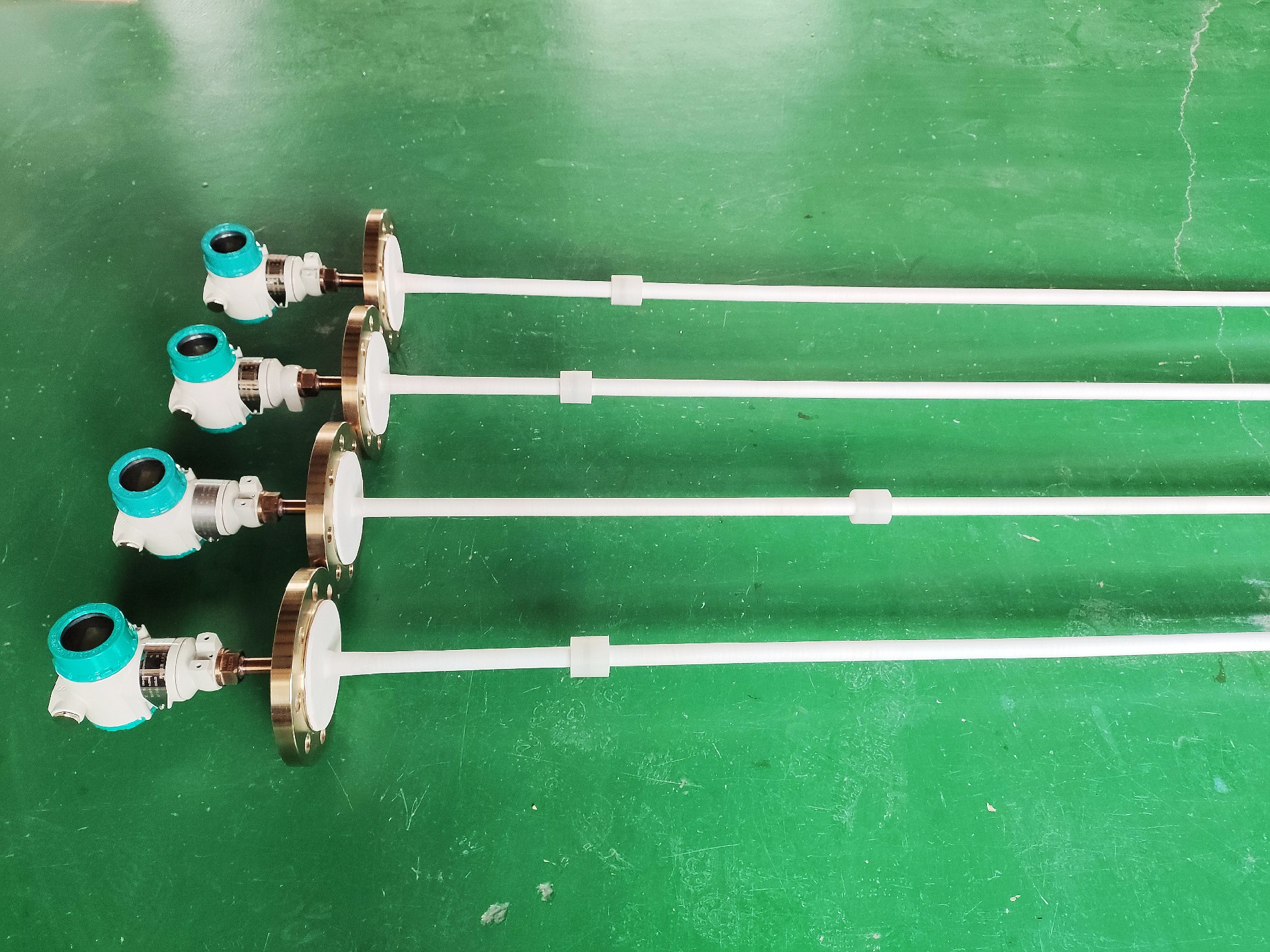

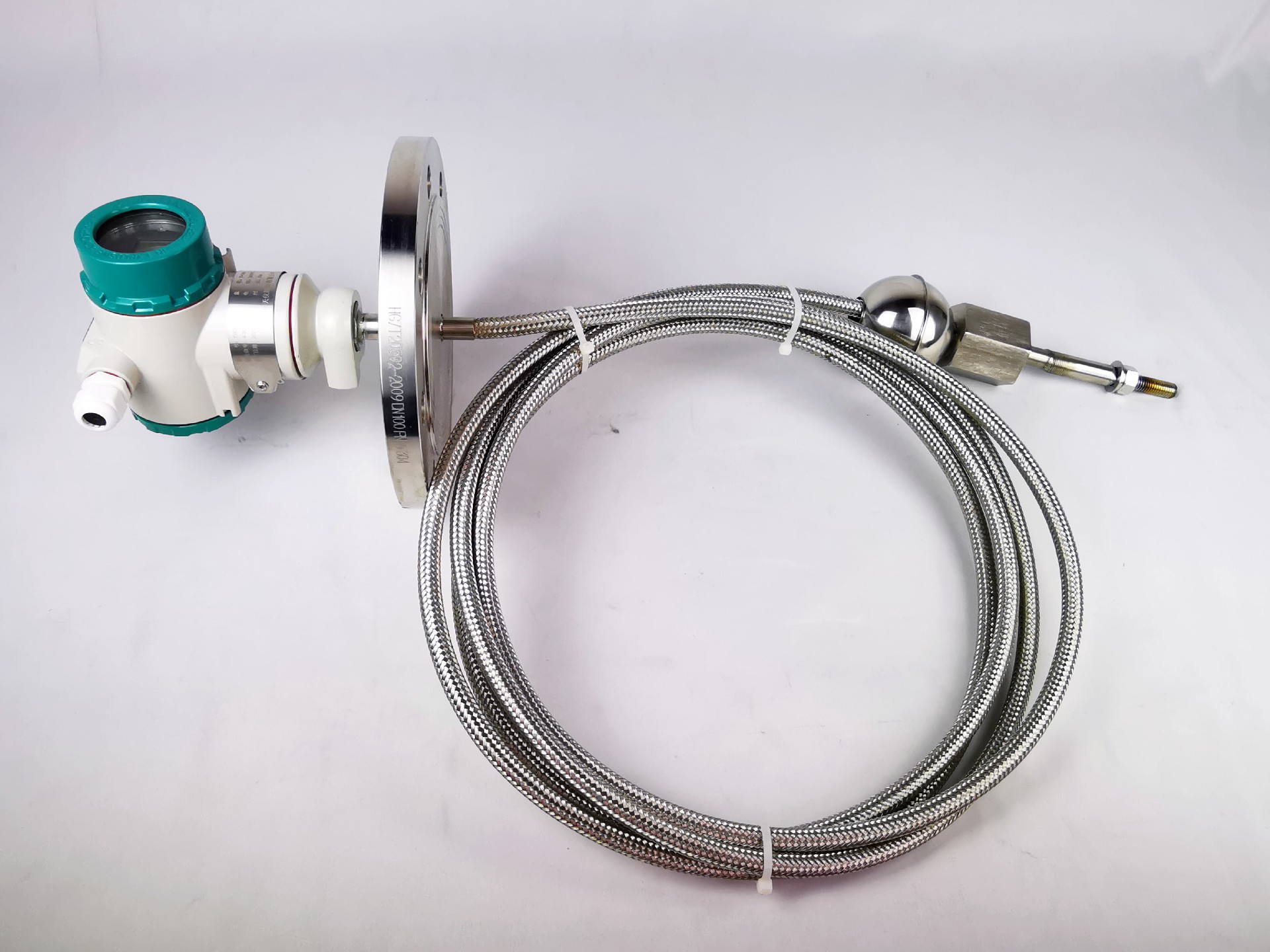

在這個電路中，測量桿中的脈沖電流遇到浮子中的磁場時會發生變化，這種變化會在測量桿的電路中形成一個向上返回電子控制裝置的返回電流。當這個返回電流回到電子控制裝置時會形成一個信號，用這個信號與發出脈沖電流的信號時間進行比較時，就能得知具體的液位。 了解了以上原理之后我們不難想到，磁致伸縮液位計的安裝主要是采用頂安裝的方式，當工程條件不允許或有額外要求時還可以采用側安裝方式。而側安裝方式則需要改變測量桿的形式，由不可彎曲的硬桿式換位線纜式。但是無論是線纜還是硬桿都需要保證它們的固定與垂直，如果在垂直方向上出現傾角，則會導致電路中的脈沖信號傳遞的路程增加，導致儀器顯示的液位數據低于實際液位。 除了安裝的方向問題之外，由于磁致伸縮液位計的工作原理屬于電磁類，因此在工作過程中的供電、電磁環境等都需要特別注意。關于供電方面，基礎的電壓穩定需要保證，除此外還需要保證接地線工作正常，以此來保證整個測量儀表內的電路電流穩定安全。如應用在露天大型容器上則應該考慮配置避雷針等防護措施。
關于電磁環境方面，需要保證工作場所不存在強磁場或存在偶發性臨時磁場變動。如果存在以上情況，則可能導致出現錯誤的返回電流，以至于導致輸出數據大幅波動。并且長期的強磁場可能會改變浮子中的磁場電性，使浮子功能損壞不能使用。 |
