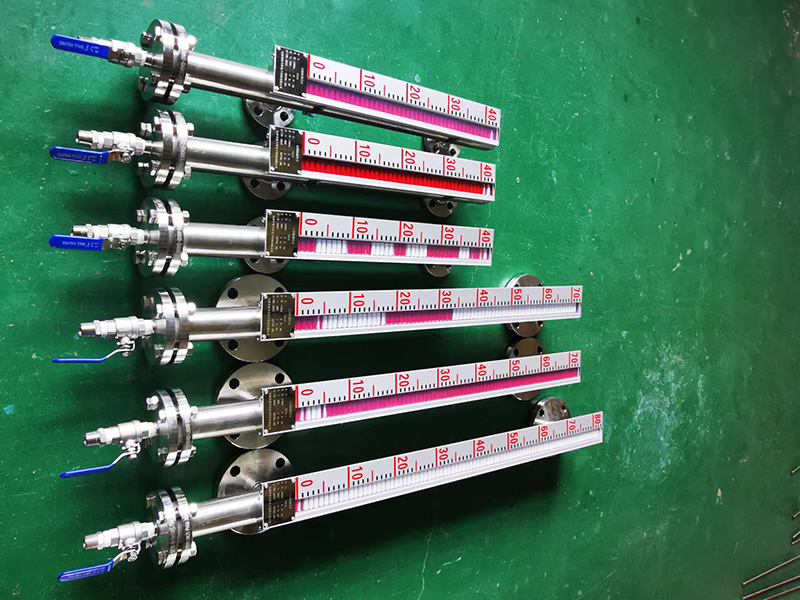

側裝型磁翻板液位計顧名思義就是使用側裝方式安裝的磁翻板液位計，又稱側裝磁翻板液位計。就應用來看，側裝可以說是目前磁翻板液位計中使用較為普遍的安裝方式，其主要用于油罐車測量原油、化工儲罐中測量液氨、污水處理廠中測量廢水、制藥廠中測量葡萄糖漿、化妝品加工廠中測量原液等等。
磁翻板液位計接線說明 磁翻板液位計接線出錯，輕則導致測量不準，重則造成儀表?yè)p壞，所以在對磁翻板液位計進行接線操作時，一定要注意以下幾點：1、在配線時應避開大容量的變壓器、電動機或干擾源 ，2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩；3、根據需要連接接地端子；4、擰緊接線盒的接線端蓋； 防爆型磁翻板液位計 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。磁翻板液位計的防爆等級屬國家防爆最高等級標準，其中隔爆型磁翻板液位計高達ExdIICT6（磁開關/干簧管遠傳變送器），本安型磁翻板液位計高達ExiaIICT6（磁開關/干簧管遠傳變送器）。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，遠超國標IP54的要求，這些都為安全生產帶來了極大的保障，使磁翻板液位計更為穩定和可靠。 磁翻板液位計有報警功能嗎？ 磁翻板液位計報警功能：上下限發訊器，它裝于系列磁翻板液位計主體外側相應于上限下限報警位置上，當主體內磁浮子上下運動至該點時，磁性組件將發訊器內于簧管觸點吸合或斷開，發出開關信號。型上下限發訊器輸出的信號具有自保持功能，因而不怕停電，復電后，發訊器觸點的工作狀態仍能如實地反映被測介質(起決定作用的物質)液位的真實情況。 磁性翻板液位計原理，優點，安裝方式，應用！ 磁性翻板液位計是一種在大型罐區非常常見的液位測量?jī)x器。它是根據浮力原理制作的。磁性翻板中的浮子在主體內（與容器相連），隨著被測介質液位的升降而上下浮動。內浮子的磁性部件被用來吸引翻板中的指示器，直接顯著地指示被測容器中的液位變化?？芍苯佑糜谟^察各容器介質的液位高度。非常適用于石油、化工等工業領域的液位指示，用于各種塔、罐、罐、球形容器、鍋爐等設備的介質液位檢測。由于磁性翻板液位計具有結構簡單、觀察直觀、清晰、無堵塞、無滲漏、安裝方便、維護簡單等優點，特別受用戶歡迎。磁翻板液位計有兩種安裝方式:側裝和頂裝。無論哪種方式，遠程傳輸裝置都可以捆綁，這樣液位計就可以就地顯示液位，遠程監控液位。捆綁后的磁翻板液位計可稱為遠程磁翻板液位計。磁翻板液位計包括不銹鋼、不銹鋼襯四氟乙烯和塑料表面。根據介質溫度、壓力和腐蝕強度的不同，正確選擇材料。廣泛應用于化工企業，具有顯示直觀、安全可靠、故障少的優點。彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷，全過程測量無盲點，顯示清晰，測量范圍大。 磁翻板液位計投入使用時注意事項 磁翻板液位計現場投用時，要特別留意應先翻開上部閘閥，后翻開下部閘閥。這是由于液位計連通管的底部裝有維護浮子的止推彈簧，否則，大差壓的作用可能撞碎浮子招致液位計無法運用。液位計運用過程中，假如輸出信號產生頻繁擾動或有干擾脈沖，就要檢查信號電纜屏蔽層能否牢靠接地，工作接是電阻能否滿足請求。假使干擾依然沒有完整消弭，可用信號隔離器來處理。磁翻板液位計投用一段時間后，呈現浮子難以浮起且浮子挪動不靈敏的狀況。這根本上是由于磁性浮子上沾有鐵屑或其他污物形成的?？上扰趴战橘|(zhì)，再取出浮子，消弭磁性浮子上沾有的鐵屑或其他污物即可。假如因運輸或其他緣由招致現場指示用的密閉玻璃管決裂，則可用國產玻璃管改換。但最好能抽真空。還要留意玻璃管能否垂直，以免影響指示器的指示。磁翻板液位計運用時特別要留意，千萬不要用強磁鐵在連通管外上下拉動浮子停止檢查，否則會招致磁性浮子磁化而改動極性，以至?xí)垢∽哟判韵魅酰率闺y以正常工作。
|
