在使用干簧管式浮球液位計之前,我們應該先做好液位計的接線工作。如果接線錯誤,測量結果將不準確,嚴重的話會導致儀表?yè)p壞。因此,必須進行正確的接線安裝。浮球液位計接線方法：其中有一根線是公共線，一般是黑色另一根是上限：浮球上浮時與公共線導通，一般是藍色，同時公共線與下限斷開，第三根是下限：浮球下垂時與公共線導通，一般是棕色，同時公共線與上限斷開，也可以根據這個原理測試一下，因?yàn)楦鱾€(gè)廠家的顏色不同，但是原理相同。

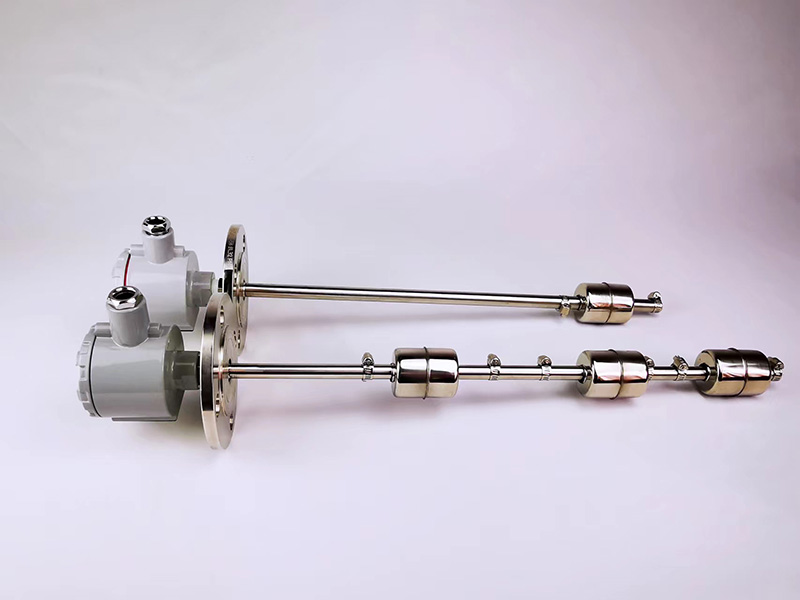

擴展閱讀<< 浮球液位計工作原理 浮球和導桿是浮球液位計的兩大關鍵部件。浮球套在導桿上，導桿下端用鎖緊環鎖死，浮球在導桿上上下自由地活動。由于浮球內腔有強磁鐵，導桿管腔內有干簧管。在浮球隨液位上下運動時，浮球內腔的強磁鐵能控制離它最近的導桿內的干簧管動作，使得信號輸出，得出液位高度。 浮球液位計結構 浮球液位計一般由轉換器(內置轉換器電子模塊的接線盒)，法蘭，傳感器（不銹鋼導管或液位計探桿），上檔圈，磁性浮球，下檔圈組成的，接線盒中有芯片，浮球式液位計是利用液體對磁性浮球的浮力原理，在密閉的殼體中，設置一點或多點的干簧管，然后將管子貫穿一個或多個中空且內部裝有環型磁鐵的浮球，利用固定環將浮球固定在與磁簧開關相關范圍內，當浮球移動時，其內部的磁鐵吸引磁簧開關接點動作，以作為液位的控制或指示。 頂裝式浮球液位計 浮球液位計是利用物體在液體中平衡原理制成的測量液體密度的儀器，浮球液位計由帶有磁性的浮球，空心插桿，接線盒，內部有若干電阻，干簧管等組成，是一種用來測量液位上下的一種液位測量?jī)x表，頂裝式其實是安裝在某一個高度的位置，因此稱之為頂裝式浮球液位計。當液位到達最高液位時，浮球液位計也可以通過控制柜來控制液位的高度，也可以直接控制水箱，是一種結構簡單、安裝比較方便的液位測量?jī)x表。例如：樓頂水箱的液位測量，水箱的高度為3米，當水位到達2.8米時設置自動停止上水，就可以通過浮球液位計來解決，把浮球液位計安裝在水塔2.8米處，當水位到達2.8米時，浮球液位計發生水位報警，就能控制停止水箱里的水位了。 津制儀表浮球液位計產品參數 浮球液位計采購人員在采購時，應與津制儀表充分溝通其應用條件，以確認所需儀器的參數是否與條件相匹配，以免影響以后的安全和使用。安裝前，儀器操作人員必須再次檢查所購買的浮球液位計是否符合設計要求。一般來說，主要驗證項目包括：測量介質、測量范圍、介質密度、工藝連接、精度、保護等級、防爆等級等。雖然這個過程看起來很簡單，但它非常關鍵，而且經常被忽視。津制儀表浮球液位計產品參數：1、傳感器形式:電纜型、連桿型、側裝型、防爆型：2、測點數量:單點;多點：3、量程: 0-30m：4、報警誤差:土5mm，5、工作壓力: -0.1-16MPa，6、介質溫度:≤80°C，7、接液材質: PVC/PP/PTFE/304/316L/其 他定制，8、輸出方式:開關量輸出(觸點容量: 220V/1A )，9、防爆等級: ExdIICT5; Exia ICT5 浮球液位計型號規格 浮球液位計型號規格有很多種，比如根據安裝方式來分，有螺紋型，法蘭型，根據制作材質來分有襯四氟型，另外還有現場顯示智能型。螺紋大小，插深長度，法蘭大小均可定制。一般浮球液位計浮球外徑規格有40mm,45mm,75mm,90mm;直桿外徑：14mm,16mm,19mm. 浮球液位計接線操作 在使用浮球液位計之前,我們應該先做好液位計的接線工作。如果接線錯誤,測量結果將不準確,嚴重的話會導致儀表?yè)p壞。因此,必須進行正確的接線安裝。浮球液位計接線方法：其中有一根線是公共線，一般是黑色另一根是上限：浮球上浮時與公共線導通，一般是藍色，同時公共線與下限斷開，第三根是下限：浮球下垂時與公共線導通，一般是棕色，同時公共線與上限斷開，也可以根據這個原理測試一下，因?yàn)楦鱾€(gè)廠家的顏色不同，但是原理相同。
|
