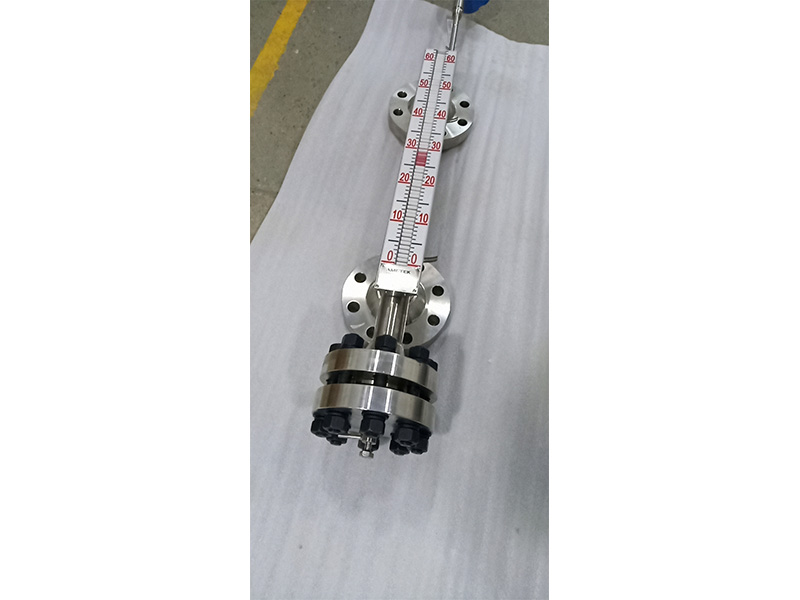

側裝磁翻板液位計結構簡單，耐用，通常的槽罐安裝方式都選擇的側裝型磁翻板液位計，側裝磁翻板液位計與頂裝的主要區別在于，一個是側面安裝，一個是頂部安裝，如果在側裝沒有多余的空間時，或者是地埋罐子，需要使用磁翻板液位計測量時，就需要用到頂部安裝了，側裝式主要是從罐體的側面安裝，上下兩個法蘭接口。
擴展閱讀<< 頂裝磁翻板液位計正確安裝方法 頂裝磁翻板液位計工作的好壞與是否做到正確安裝是分不開的。在安裝時，應注意以下幾點：磁翻板液位計在安裝時護導管和主體測量管必須要保持垂直，上下浮球連桿不能彎曲，必須挺直插入；磁翻板液位計安裝位置應避開加液口，防止液位計護導管或浮球受到?jīng)_擊；安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭以不小于DN80為宜；在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效；在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不致受到損壞。 磁翻板液位計在強腐蝕性液體中如何選擇材質？ 面對各種強腐蝕性液體，亞克力和PTFE的耐腐蝕性整體表現較好，是用于強腐蝕性液體測量的理想材質。 氫氟酸是氟化氫氣體的水溶液，清澈、無色、發煙、易揮發，有劇烈刺激性氣味，氫氟酸在濃度5mol/L以上會發生自偶電離，腐蝕性較強。根據氫氟酸的特性，在測量氫氟酸時，主體材質一般選擇塑料型PP材質即可，而對于通風條件好，儲罐又有一定壓力時可以選擇316L襯氟。 磁翻板液位計在應用中會出現哪些故障呢？ 磁翻板液位計在應用中常見的故障通常是磁翻片有時會出現排列不規整、翻片亂翻等現象，使得測量出現誤差，進而影響到用戶對真實液位的判斷。那么是什么原因造成這一現象呢？有可能是浮子內磁鋼和翻片內磁珠的穩定性對于翻片能否正常翻轉有著直接的影響。無論是磁浮子使用年限較長，還是使用溫度超過磁鋼所能承受的最高使用溫度，都會引起浮子內磁鋼的磁性下降或退磁，造成磁浮子的磁耦合能力下降，使翻片無法翻轉，或只有部分翻片翻轉。同樣的，翻片如果使用時間過長，翻片內磁珠的磁性也會出現退磁現象，進而造成磁翻片間的自鎖力下降，致使翻片出現亂翻現象等等。還有可能是磁翻板液位計在工廠生產時磁珠的磁場方向沖斜了，就會使磁場方向與磁珠中心軸偏斜一定的角度，甚至出現磁力不足。使用這種帶有缺陷的磁珠的翻片，就會呈現出傾斜不規整、甚至亂翻的現象，不利于磁翻板液位計對液位的準確指示。當然，如果作業現場工況惡劣，振動較大，也會導致翻片亂翻。 磁翻板液位計的缺點 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。） 經濟型磁翻板液位計 經濟型磁翻板液位計采用304不銹鋼材質，能夠適用于大部分普通工況與輕微腐蝕性液體的液位測量，經濟實用是其突出特點是。常用于雙氧水裝置的氫化尾氣凝液接受罐、堿蒸發器、以及電解車間水位槽罐等工業裝置中的液位測量。 磁性翻板液位計原理，優點，安裝方式，應用！ 磁性翻板液位計是一種在大型罐區非常常見的液位測量?jī)x器。它是根據浮力原理制作的。磁性翻板中的浮子在主體內（與容器相連），隨著被測介質液位的升降而上下浮動。內浮子的磁性部件被用來吸引翻板中的指示器，直接顯著地指示被測容器中的液位變化?？芍苯佑糜谟^察各容器介質的液位高度。非常適用于石油、化工等工業領域的液位指示，用于各種塔、罐、罐、球形容器、鍋爐等設備的介質液位檢測。由于磁性翻板液位計具有結構簡單、觀察直觀、清晰、無堵塞、無滲漏、安裝方便、維護簡單等優點，特別受用戶歡迎。磁翻板液位計有兩種安裝方式:側裝和頂裝。無論哪種方式，遠程傳輸裝置都可以捆綁，這樣液位計就可以就地顯示液位，遠程監控液位。捆綁后的磁翻板液位計可稱為遠程磁翻板液位計。磁翻板液位計包括不銹鋼、不銹鋼襯四氟乙烯和塑料表面。根據介質溫度、壓力和腐蝕強度的不同，正確選擇材料。廣泛應用于化工企業，具有顯示直觀、安全可靠、故障少的優點。彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷，全過程測量無盲點，顯示清晰，測量范圍大。 磁翻板液位計浮子在某一位置呈現一段時間的"吸住"現象 磁翻板液位計調校正常，投用后發現浮子在某一位置呈現一段時間的"吸住"現象。這主要是液位計穿過鋼制平臺裝置時，與鋼板間隔過近產生的。因而，穿過鋼制平臺裝置需求特別留意液位計連通管管壁與平臺切割邊線的間距。依據現場運用經歷，此間距在100mm左右即能保證對磁性浮子不產生影響。
|
